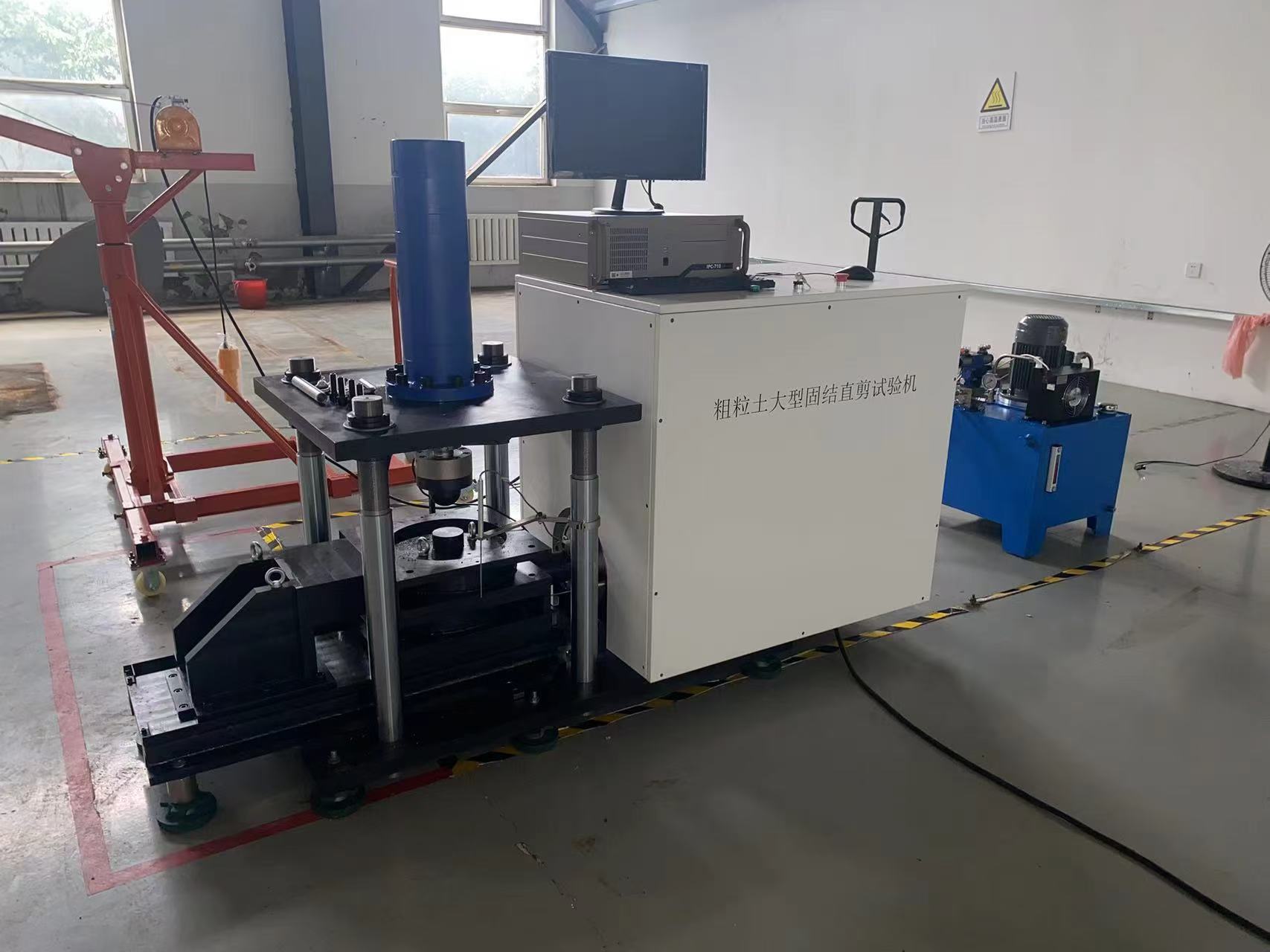

CT-GJ-B型粗粒土大型固结直剪试验机

观看视频

规格参数

应用领域

  • CT-GJ-B型粗粒土大型固结直剪试验机粗粒土大型固结直剪试验机是根据《GBT 50123-2019土工试验方法标准》的要求设计制作的,主要用于粗颗粒土的固结试验和直接剪切试验,固结试验压力由伺服螺旋推杆给定试验所需压力,并由位移传感器和力值传感器测定垂直方向位移和力值,再由后台软件自动获取数据并计算,得出位移力曲线;

功能特点

  • 直剪试验由伺服螺旋推杆给定推力,并由位移传感器和力值传感器测定水平方向位移和力值,再由后台软件自动获取数据并计算,得出位移力曲线;

  • 本试验机操作方便,速度稳定,结果准确。

依据标准

  • GBT 50123-2019土工试验方法标准

  • 65 粗颗粒土固结试验

  • 66 粗颗粒土直接剪切试验

技术指标

  • 剪切载荷(电动伺服)300kN 分辨率10N

  • 垂直载荷(电动伺服)300kN 分辨率10N

  • 剪切速率:0.01~10mm/min(区间可调)

  • 试样尺寸:Φ300×200mm

  • 剪切位移行程:100mm  分辨率0.01mm

  • 垂直位移行程:100mm  分辨率0.01mm

  • 垂直/剪切动力:1kW 伺服电机

  • 整机功率:380V 3.5KW

  • 占地面积(长×宽×高)2200mm×1100mm×1500mm
