ZW-S680一体式钢筋检测仪

厚度、位置及间距同屏显示

观看视频

规格参数

应用领域

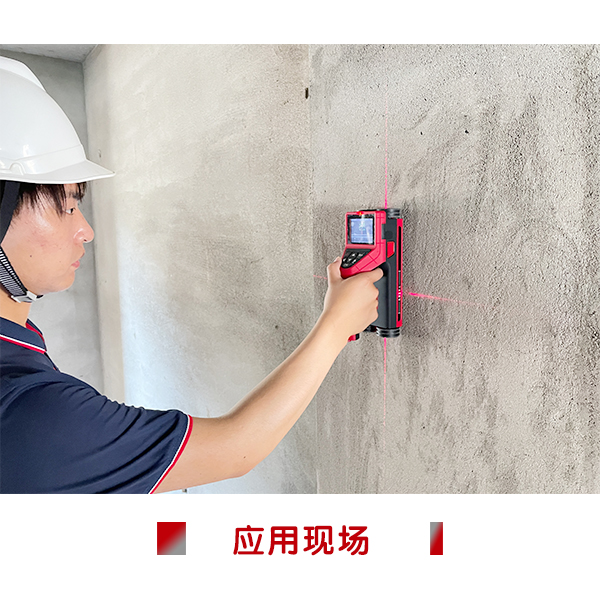

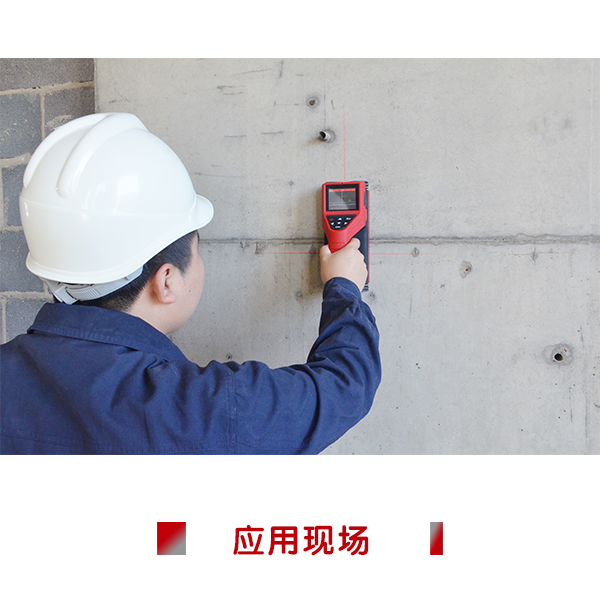

  • 用于混凝土结构中钢筋位置、分布及走向,保护层厚度及钢筋直径的探测。

功能特点

  • 钢筋保护层厚度、钢筋位置及钢筋间距同屏显示;

  • 优化底层算法,测量深度更大;

  • 定位模式密集钢筋算法升级,有效排除箍筋干扰;

  • 优化密集波形检测,钢筋根数和保护层厚度值精准度大幅提升;

  • 支持左右双路AD值提示,中心自动判读;

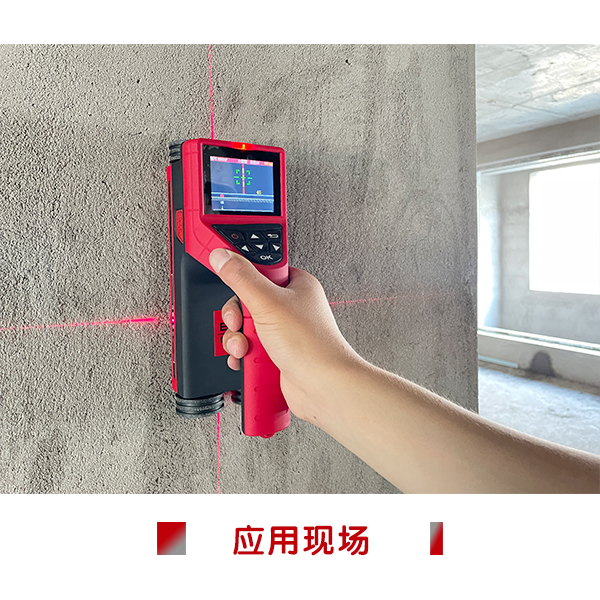

  • 水平和垂直激光定位,实时显示钢筋位置及相邻钢筋中心线,瞄准框及指示灯多重提醒,方便钢筋定位及钻孔取芯;

  • 可更换式高容量锂电池,低功耗设计,电池充满后可连续使用24小时;

依据标准

  • GB50010-2010《混凝土结构设计规范》(2015版)

  • GB50204-2015《混凝土结构工程施工质量验收规范》

  • GB/T50344-2019《建筑结构检测技术标准》

  • JGJ/T152-2019《混凝土中钢筋检测技术规程》

  • GBT/50784-2013《混凝土结构现场检测技术标准》

技术指标

  • 钢筋直径设置范围:φ6~φ50mm

  • 保护层厚度量程范围:第①量程2~100mm/第②量程2~200mm

  • 检测范围:最大允许误差

  • 1~79mm:±1mm

  • 80~119mm:±2mm

  • 120~179mm:±4mm

  • 180~200mm:±6mm

  • 直径测量适用范围:φ6~φ32mm

  • 直径估测允许误差:±1规格

  • 扫描功能:厚度检测、波形检测、剖面检测、网格检测、规范检测

  • 扫描范围:无边界

  • 数据修正功能:支持、间距厚度

  • 数据传输模式:存储卡

  • 显示屏:320*240分辨率

  • 供电方式:锂电池,可更换

  • 指示方式:激光且可指示方向

  • 现场记录功能:支持

  • 远程数据管理系统:选配

  • 云端上传:选配


相关下载

使用说明书

  • ZW-S680一体式钢筋检测仪.pdf

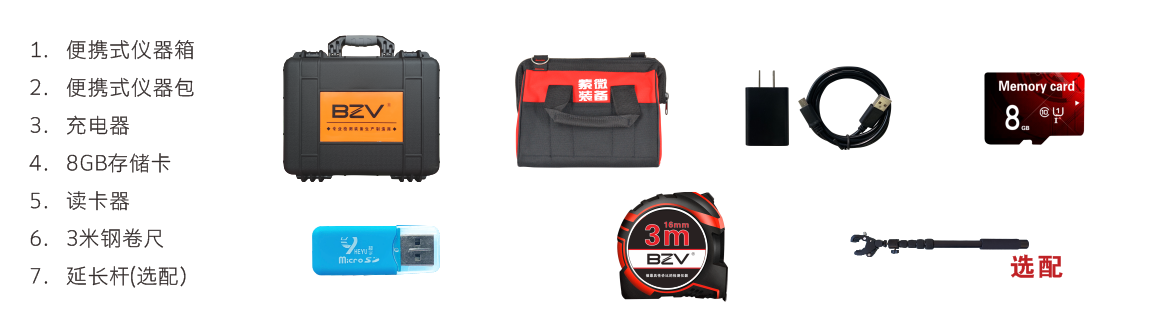

  • 产品配置
