ZW-U91非金属超声波检测仪

桩、缺、强、深、宽,五大功能于一身

观看视频

规格参数

应用领域

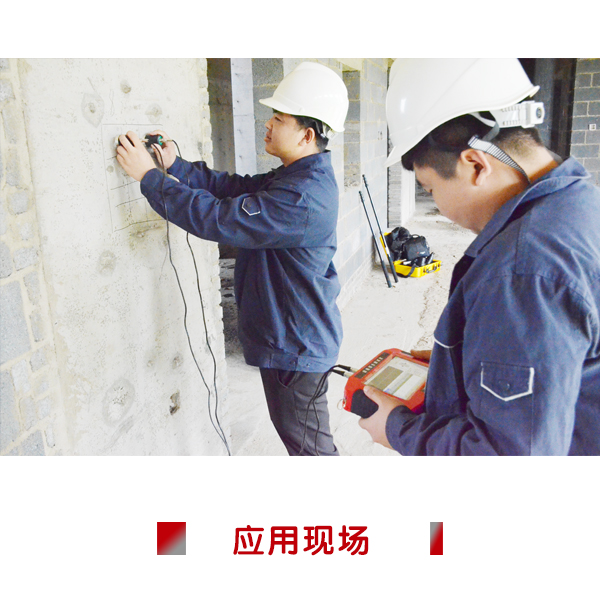

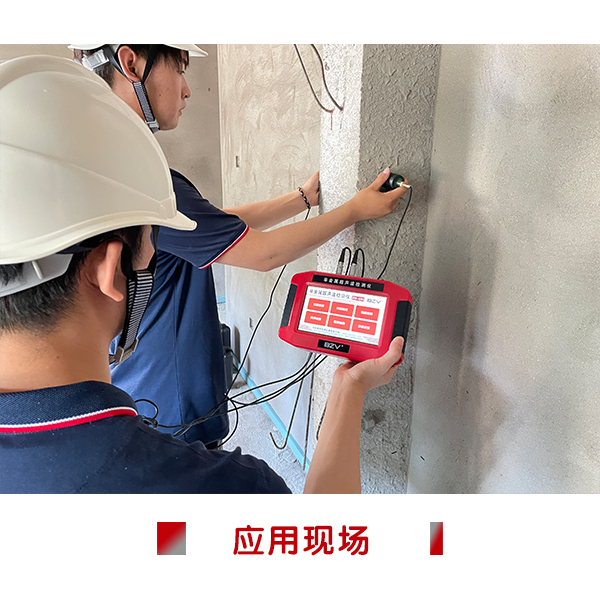

  • 用于检测混凝土的强度、裂缝深度及宽度、桩基完整性、结构内部缺陷、钢管混凝土内部缺陷。

功能特点

  • 全触屏操作,简单方便,稳定可靠;

  • 大尺寸高亮液晶显示屏(7寸,800*480);

  • 操作界面简单友好,易学易用;

  • 低功耗设计,电池充满可连续工作超过8小时;

  • 测桩,测强,测缺,测缝深,测缝宽,5大功能集于一体;

  • 可一发双收自动采集,自动记录声时波形,提高检测效率;

  • 自动判读首波声时、波幅,实时显示,测试结果一目了然;

  • 可手动调整声时线,避免误判,操作简单实用;

  • 任意回放、覆盖、删除已存测点波形;

  • U盘转存数据,支持通过U盘进行软件升级;

依据标准

  • CECS 02:2005《超声回弹综合法检测混凝土强度技术规程》

  • CECS 21:2000《超声法检测混凝土缺陷技术规程》

  • JGJ 106-2014《建筑基桩检测技术规程》

  • JTG/T F81-01-2004《公路工程基桩动测技术规程》

  • GB50021-2009《岩土规程勘察规范》

  • GB50011-2010《建筑抗震设计规范》(2016版)

技术指标

  • 主控单元:专业处理器

  • 通道数:双通道

  • 显示方式:7寸高亮液晶屏800*480

  • 测试速度:1m/s(0.2m每点)

  • 触发方式:自动触发

  • 采样周期:0.05us~2.0us

  • 采样长度:1024

  • 接收灵敏度<10uV

  • 声时测读范围:0~99999US

  • 声时测读精度:0.05us

  • 幅度测读范围:0~170dB

  • 发射电压:500V,1000V

  • 发射脉宽:20us~20ms

  • 存储容量:内置8GB,通过U盘转存到电脑

  • 供电方式:内置锂电池


相关下载

使用说明书

  • ZW-U9X系列非金属超声波检测仪.pdf
