ZW-71S一体式钢筋检测仪

观看视频

规格参数

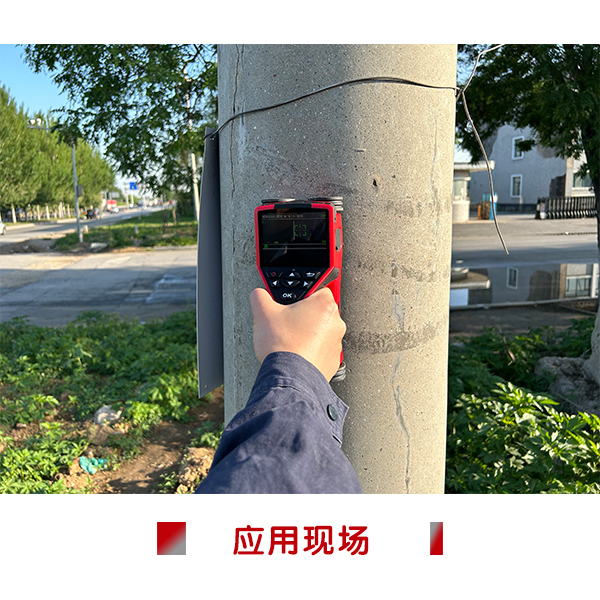

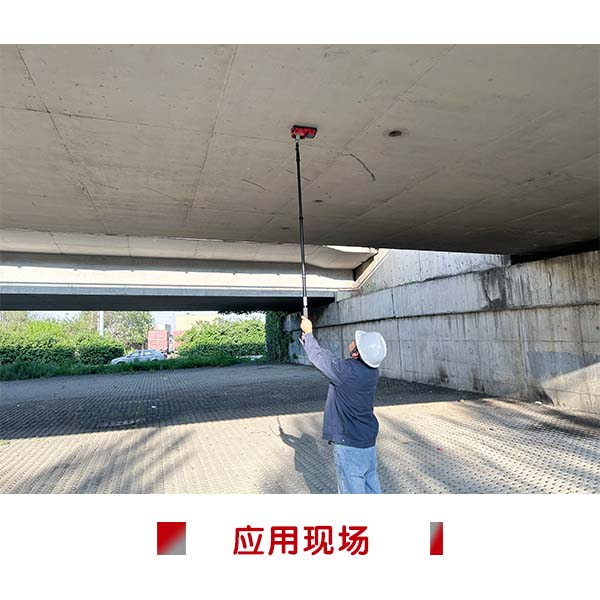

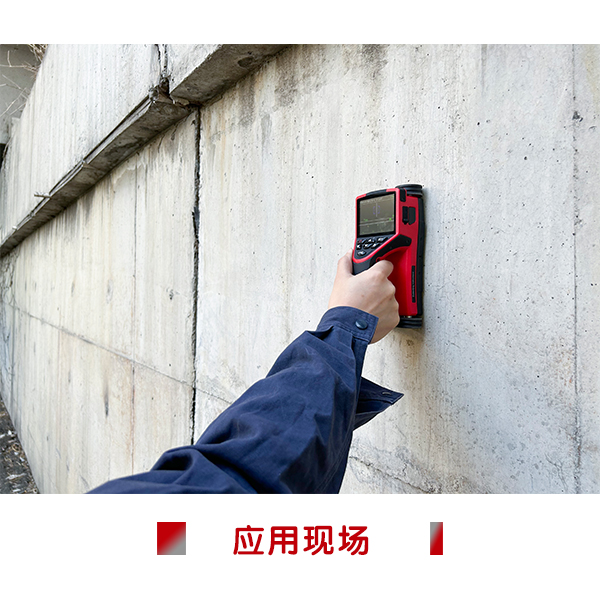

应用领域

  • 是一种便携式智能无损检测设备,用于检测钢筋混凝土结构施工质量,能够在墙体、隧道、桥梁等钢筋混装土结构中检测钢筋保护层厚度,定位钢筋位置、走向及分布情况,还可对非磁性和非导电介质中的磁性体及导电体进行检测。

功能特点

  • 钢筋保护层厚度、钢筋位置及间距同屏显示,支持厚度值是否满足设计值自动辨别;

  • 优化波形扫描模式钢筋判断算法,提升密集钢筋识别能力,保护层厚度值更加精确;

  • 定位模式密集钢筋算法升级,有效排除箍筋干扰;

  • 优化密集波形检测,钢筋根数和保护层厚度值精准度大幅提升;

  • 厚度检测模式升级,保护层精度至0.1mm,支持左右双路AD值提示,中心自动判读;

  • 水平和垂直激光定位,实时显示钢筋位置及相邻钢筋中心线,瞄准框及指示灯多重提醒,方便钢筋定位及钻孔取芯;

  • 可更换式高容量锂电池,低功耗设计,电池充满后可连续使用24小时;

  • 支持多种检测模式适合不同的特殊测量环境,包括凹面检测和凸面检测;

  • 蓝牙版可通过APP连接手机,同步查看与管理数据,避免攀高摔伤意外,检测更加高效安全;

  • JGJ检测自动生成现场测点缩略图,自定义检测顺序;

  • 支持远程仪器软件升级,享受便捷服务支持,PC 端软件免驱动安装,数据处理及报告生成轻松完成。

依据标准

  • GB50010-2010《混凝土结构设计规范》(2015版)

  • GB50204-2015《混凝土结构工程施工质量验收规范》

  • GB/T50344-2019《建筑结构检测技术标准》

  • JGJ/T152-2019《混凝土中钢筋检测技术规程》

  • GBT/50784-2013《混凝土结构现场检测技术标准》

技术指标

  • 钢筋直径设置范围:φ6~φ50mm

  • 保护层厚度量程范围:第①量程2~100mm/第②量程2~210mm

  • 检测范围:最大允许误差

  • 1~79mm:±1mm

  • 80~119mm:±2mm

  • 120~179mm:±3mm

  • 180~210mm:±4mm

  • 直径测量适用范围:φ6~φ50mm

  • 直径估测允许误差:±1规格

  • 扫描功能:复杂工况(凹凸面等)、厚度检测、波形检测、剖面检测、网格检测、图像扫描

  • 扫描范围:无边界,图像扫描可用ZW软件出三维模型

  • 数据修正功能:支持、间距厚度

  • 数据传输模式:存储卡

  • 显示屏:3.5英寸

  • 供电方式:内置锂电池,可现场更换

  • 指示方式:4激光且可指示方向

  • 现场记录功能:支持

  • 蓝牙:可升级蓝牙,升级后可上传手机app


相关下载

使用说明书

  • ZW-71S一体式钢筋检测仪.pdf

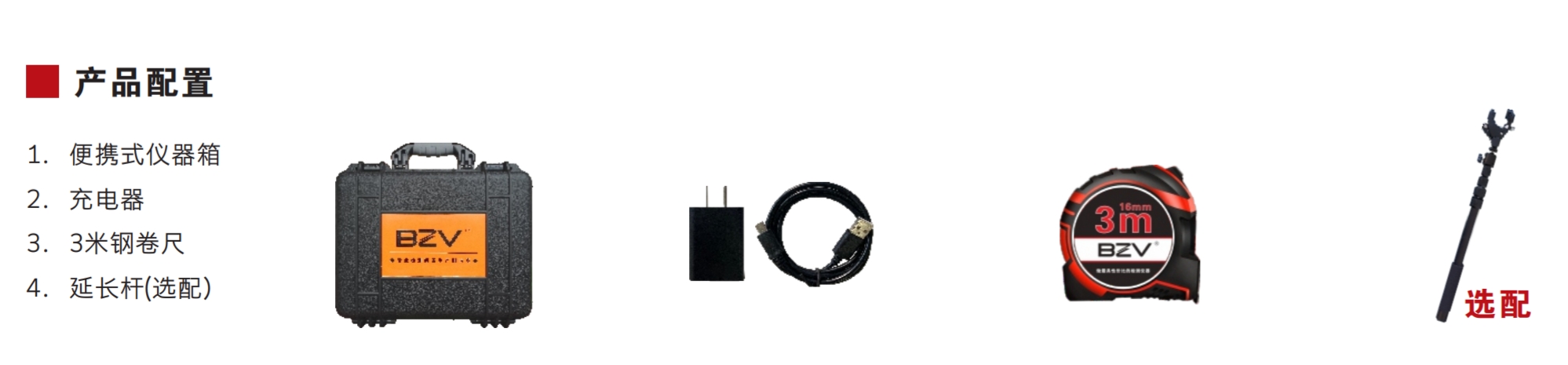

  • 产品配置
